Profilschienen und Profilschienenführungen im Überblick
Unter Profilschienen verstehen viele Anwender komplette Profilschienenführungen, also die Kombination aus Schiene und Führungswagen. Tatsächlich ist die Profilschiene nur ein einzelnes Bauteil, wird in der Praxis jedoch oft synonym für die gesamte Profilschienenführung verwendet.
Profilschienenführungen sind eine bewährte Form der Linearführung und ermöglichen präzise, geradlinige Bewegungen. Sie unterscheiden sich in Aufbau, Tragfähigkeit und Baugröße. Je nach Anwendungsbereich kommen Kugelumlaufführungen, Rollenumlaufführungen oder Kreuzrollenführungen zum Einsatz.
Hier finden Sie hochbelastbare, wartungsarme Profilschienenführungen für Maschinenbau und Robotik sowie kompakte Miniatur- und Kreuzrollenführungen für höchste Präzision auf kleinem Bauraum.
Produktvarianten
Zum umfangreichen Lineartechnik-Sortiment von Rodriguez gehören diverse Linearführungskomponenten. Neben Rundführungen, Kugelrollen und Glasschwenkrollen bietet Rodriguez auch Profilschienenführungen in verschiedenen Bauformen an, darunter bewährte Kugelumlaufführungen und robuste Rollenumlaufführungen.
Zum Angebot gehören Kugel- undRollenumlaufführungen sowie Kreuzrollen- und Miniaturführungen.
Ausführungen:
BRH-A/-AL Standardausführung mit Flansch
BRH-B/-BL Standardausführung ohne Flansch
BRS-B/-BS Kompakte Ausführung
LMBM Miniaturausführung
HK Manuelle Klemmelemente
Profilschienenführungen von Rodriguez – wartungsarm, robust und vielseitig
Die Vorteile der Profilführungsschienen auf einen Blick
- Hochbelastbar: können hohe Kräfte und Momente dauerhaft und sicher aufnehmen bei geringer Verformung und kaum Genauigkeitsverlust
- Höchste Steifigkeit: arbeitet auch unter Belastung präzise, stabil und prozesssicher, bleibt positionier- und führungsgenau
- Platzsparend: direkt in Maschinen/Anlagen integrierbar, benötigt dank des kompakten Schienen-/Wagenquerschnitts nur wenig Bauraum
- Wartungsarm: sauber, medienresistent dank integriertem Schmiersystem, verlängerte Wartungsintervalle, spart Schmierstoff
- Vielseitig: konstruktiv, funktional und anwendungstechnisch flexibel einsetzbar, anpassungsfähig an verschiedene Umgebungen
- Varianten verfügbar: u. a. Miniatur-Profilschienenführungen, Laufwagen in verschiedenen Ausführungen
- Optionen verfügbar: u. a. externer Schmierstofftank, Metallabdeckband zum Schutz gegen Verunreinigungen
Profilschienenführungen im Einsatz – von der Mikromontage bis zur CNC-Fräse
Profilschienenführungen, anwendungsbezogen auch CNC-Linearführungen genannt, sind vielseitig einsetzbar. Sie eignen sich ebenso für Leicht- bis Schwerlastanwendungen, niedrige bis sehr hohe Geschwindigkeiten, präzise Positionieraufgaben wie für robuste Handhabungsprozesse. Beispielsweise werden sie in Zuführ-, Verstell- und Verfahreinrichtungen in Produktionsmaschinen und für Roboteranwendungen eingesetzt.
Profilschienenführungen von Rodriguez eignen sich für eine Vielzahl an industriellen Anwendungen: Für Werkzeug- und schwere Maschinen bewähren sich Kugel- und Rollenumlaufführungen, für Mikromontage und Reinraum-Anwendungen sind Miniaturführungen ideal.
- Werkzeugmaschinen
- Fräs- und Drehmaschinen
- Messmaschinen und Präzisionsschlitten
- Medizintechnik und Laborautomation
Vielseitig und dynamisch – für Werkzeugmaschinen wie CNC-Fräsen, Bearbeitungszentren, automatisches Handling und Positionieren
Tragfähig und hochsteif – bei hohen Kräften oder starken Lastwechseln in Fräs- und Drehmaschinen, Pressen oder Umformmaschinen
Rodriguez bietet für nahezu jede Bewegungsaufgabe die passenden Profilschienenführungen inklusive Zubehör – auf Wunsch auch als individuelle Maßanfertigung aus eigener Produktion. Kunden profitieren dabei von den optimal aufeinander abgestimmten Lineartechnikkomponenten aus einer Hand und der daraus resultierenden Zuverlässigkeit, Präzision und Funktionalität.
- Hohe Konstruktionskompetenz: Langjähriges Technologie- und System-Know-how, kontinuierliche (Weiter-) Qualifikation der Mitarbeiter
- Maßgeschneiderte Anwenderlösungen: Profilschienenführungen in vielen Ausführungen, individuell anpassbar zur anwenderspezifischen Systemlösung (

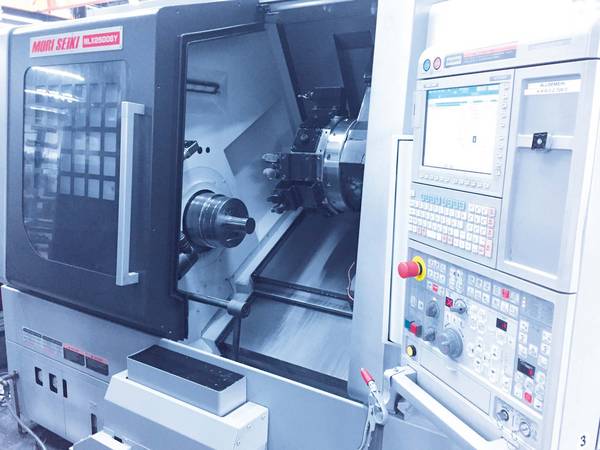

- Eigene Fertigung: modernste Fertigungstechnologien, u.a. für die Bearbeitung von Wellen mit einem Außendurchmesser bis 100 mm
- Alles aus einer Hand: von der Entwicklung und Konstruktion über die Fertigung und Montage bis zu Qualitätsprüfungen und Praxistests
Rodriguez bietet optimal abgestimmte Lineartechnik aus einer Hand, zum Beispiel Profilschienenführungen und Zubehör für nahezu jede Bewegungsaufgabe, auf Wunsch auch als individuelle Maßanfertigung aus eigener Produktion. Langjähriges Know-how in der Entwicklung und Konstruktion kombiniert mit modernsten Produktionstechnologien stellen dabei die hohe Qualität sicher.

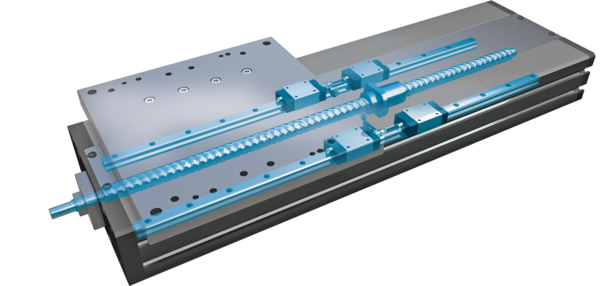

Kundenspezifische Lösungen jenseits des Standards gehören zu den Stärken von Rodriguez. Die sogenannten Value Added Products werden individuell auf Basis eigener Komponenten entwickelt und an ungewöhnliche Baugrößen oder Umgebungsbedingungen von Maschinen bzw. Anlagen angepasst.
Dabei wird der Anpassungsbedarf individuell ermittelt – bei Profilschienenführungen zum Beispiel, welche Lasten und Momente aufgenommen werden sollen oder ob es spezielle Anforderungen an Bewegungs- und Positioniereigenschaften gibt. Neben der Entwicklung übernimmt Rodriguez anschließend auch die Fertigung, Montage und Prüfung.
Mit dieser Systemlösung aus einer Hand verringert sich dann nicht nur die Anzahl der Bauteile, auch Aufwand und Gesamtkosten sinken.
Im FAQ-Bereich finden Sie (fast) alle Antworten zum Thema Profilschienenführungen
In unserem FAQ-Bereich erfahren Sie unter anderem, welche Arten von Linearführungen es gibt, was Profilschienenführungen auszeichnet, welche Aufgaben die Führungsschiene übernimmt und wie Sie die passende Vorspannung für Ihre Anwendung wählen.
Als Linearführung bezeichnet man allgemein alle Führungssysteme, die eine lineare Bewegung mit definierter Genauigkeit und Steifigkeit ermöglichen. Dazu gehören z. B.:
- Wellenführungen (Rundstangen und Linearkugellager)
- Profilschienenführungen (Schiene und Laufwagen)
- Gleitführungen (z. B. Flach-, Prism- oder Schwalbenschwanzführungen)
- Luftlager, Magnetlager usw. für lineare Bewegung
Wenn jemand nur von „Linearführungen“ spricht, ist meist die Funktion gemeint, nicht zwingend die Bauart.
Die Profilschienenführung ist eine spezielle Art der Linearführung, die aus zwei Hauptkomponenten besteht:
1. Profilschiene (meist gehärtet, mit definierten Laufbahnen bzw. Profil)
2. Führungswagen bzw. Laufwagen mit Wälzkörpern (Kugeln oder Rollen), die auf der Schiene laufen
Typische Merkmale:
- Hohe Steifigkeit in mehreren Richtungen
- Hohe Tragzahlen bei kompakter Bauform
- Oft vorgespannt (Spielfreiheit, höhere Steifigkeit)
- Standardisierte Befestigungs- und Anschlussmaße
Eine Profilschienenführung ermöglicht präzise Linearbewegungen in Maschinen und Anlagen. Sie führt bewegte Bauteile spielfrei, steif und wiederholgenau entlang einer Schiene und nimmt dabei hohe Kräfte und Momente auf. Durch Wälzkörper wie Kugeln oder Rollen läuft sie reibungs- und verschleißarm, was Genauigkeit und Lebensdauer erhöht.
Man unterscheidet verschiedene Typen von Profilschienen, genauer: Profilschienenführungen, unter anderem Kugelumlaufführungen, Rollenumlaufführungen, Kreuzrollenführungen und Miniatur-Profilschienenführungen. Sie unterscheiden sich vor allem in ihrer Anwendung und in:
- Bauform und Funktionsprinzip
- Tragfähigkeit und Steifigkeit
- Genauigkeit
- Vorspannung
- Werkstoff und Oberflächenschutz
- Dichtung und Schmierung
- Montagekonzept und Bauraum
- mgebungsbeständigkeit
- Kosten und Wirtschaftlichkeit
- Eine „optimale“ Vorspannung gibt es allgemein nicht – sie hängt ab von Steifigkeit, Genauigkeit, Last und Montagequalität. Richtwerte (ohne Gewährleistung!):
- Maschinenbau/Automatisierung (Standard): leichte Vorspannung (~ 2–3 % C)
- Einfache, leicht belastete oder manuell verstellte Achsen: keine oder geringe Vorspannung (0–1 % C)
- Schwere Werkzeugmaschinen/hochsteife Achsen mit starken Lasten und kurzen Hüben: mittlere bis hohe Vorspannung (~ 5–8 C)
Im FAQ-Bereich finden Sie (fast) alle Antworten zum Thema Profilschienenführungen
In unserem FAQ-Bereich erfahren Sie unter anderem, welche Arten von Linearführungen es gibt, was Profilschienenführungen auszeichnet, welche Aufgaben die Führungsschiene übernimmt und wie Sie die passende Vorspannung für Ihre Anwendung wählen.
1. Welche Arten von Linearführungen gibt es?
Als Linearführung bezeichnet man allgemein alle Führungssysteme, die eine lineare Bewegung mit definierter Genauigkeit und Steifigkeit ermöglichen. Dazu gehören z. B.:
- Wellenführungen (Rundstangen und Linearkugellager)
- Profilschienenführungen (Schiene und Laufwagen)
- Gleitführungen (z. B. Flach-, Prism- oder Schwalbenschwanzführungen)
- Luftlager, Magnetlager usw. für lineare Bewegung
Wenn jemand nur von „Linearführungen“ spricht, ist meist die Funktion gemeint, nicht zwingend die Bauart.
2. Was ist eine Profilschienenführung?
Die Profilschienenführung ist eine spezielle Art der Linearführung, die aus zwei Hauptkomponenten besteht:
1. Profilschiene (meist gehärtet, mit definierten Laufbahnen bzw. Profil)
2. Führungswagen bzw. Laufwagen mit Wälzkörpern (Kugeln oder Rollen), die auf der Schiene laufen
Typische Merkmale:
- Hohe Steifigkeit in mehreren Richtungen
- Hohe Tragzahlen bei kompakter Bauform
- Oft vorgespannt (Spielfreiheit, höhere Steifigkeit)
- Standardisierte Befestigungs- und Anschlussmaße
3. Welche Aufgabe hat eine Profilschienenführung?
- Eine Profilschienenführung ermöglicht präzise Linearbewegungen in Maschinen und Anlagen. Sie führt bewegte Bauteile spielfrei, steif und wiederholgenau entlang einer Schiene und nimmt dabei hohe Kräfte und Momente auf. Durch Wälzkörper wie Kugeln oder Rollen läuft sie reibungs- und verschleißarm, was Genauigkeit und Lebensdauer erhöht.
4. Welche Profilschienentypen gibt es?
Man unterscheidet verschiedene Typen von Profilschienen, genauer: Profilschienenführungen, unter anderem Kugelumlaufführungen, Rollenumlaufführungen, Kreuzrollenführungen und Miniatur-Profilschienenführungen. Sie unterscheiden sich vor allem in ihrer Anwendung und in:
- Bauform und Funktionsprinzip
- Tragfähigkeit und Steifigkeit
- Genauigkeit
- Vorspannung
- Werkstoff und Oberflächenschutz
- Dichtung und Schmierung
- Montagekonzept und Bauraum
- Umgebungsbeständigkeit
- Kosten und Wirtschaftlichkeit
5. Wie berechnet man die Lebensdauer einer Profilschienenführung?
- Die Lebensdauer einer Profilschienenführung wird über die Belastung berechnet: Man vergleicht die dynamische Tragzahl C aus dem Katalog mit der tatsächlichen Last P (Kräfte und Momente). Daraus ergibt sich die nominelle Laufstrecke: L10=(C/P)^p(p je nach Bauart). Diese Strecke kann man über Hub und Zyklen in Betriebsstunden umrechnen.
6. Welche Vorspannung ist für Profilschienenführungen optimal?
- Eine „optimale“ Vorspannung gibt es allgemein nicht – sie hängt ab von Steifigkeit, Genauigkeit, Last und Montagequalität. Richtwerte (ohne Gewährleistung!):
- Maschinenbau/Automatisierung (Standard): leichte Vorspannung (~ 2–3 % C)
- Einfache, leicht belastete oder manuell verstellte Achsen: keine oder geringe Vorspannung (0–1 % C)
- Schwere Werkzeugmaschinen/hochsteife Achsen mit starken Lasten und kurzen Hüben: mittlere bis hohe Vorspannung (~ 5–8 C)
